Cty TNHH TDK TECH VIỆT NAM chuyên cung cấp các loại mặt bích:
- Mặt bích hàn cổ (Weld Neck Flange)
- Mặt bích hàn bọc đúc (Socket-Weld Flanges)
- Mặt bích trượt (Slip - On Flanges)
- Mặt bích ren (Threaded Flange)
- Mặt bích mù (Blind Flange)
- Mặt bích Lap Joint

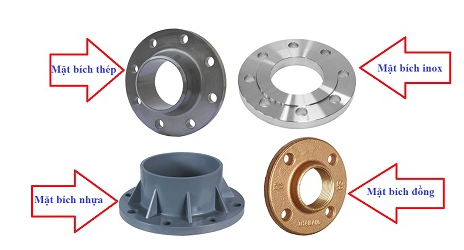

CÁC LOẠI VẬT LIỆU MẶT BÍCH ( có 4 loại vật liệu phổ biến nhất là thép, inox, nhựa, đồng).
Được sản xuất với tất cả các vật liệu khác nhau như thép không gỉ (mặt bích inox), gang, nhôm, đồng thau, đồng (mặt bích đồng), nhựa (mặt bích nhựa(, ...vv nhưng vật liệu được sử dụng nhiều nhất là thép rèn và được gia công bề mặt (mặt bích thép).
Về cơ bản vật liệu được xác định trong quá trình lựa chọn đường ống, trong hầu hết các trường hợp, mặt bích có cùng chất liệu với đường ống.
Mặt bích nhựa: Gần đây ngành công nghiệp chế tạo về nhựa phát triễn đã tìm ra được một số nguyên liệu nhựa chịu được áp suất cao. Dần thay thế vật liệu sắt và thép mà vẫn đảm bảo an toàn và thời gian tuổi thọ của công trình như cấp nước sinh hoạt trong các hệ thống nha cao tầng và phòng cháy chữa cháy, xử lý chất thải, đóng tàu hóa chất ...
Được chế tạo từ nhựa tổng hợp PVC, uPVC, CPVC, PPR. Được sử dụng lắp đặt cho các hệ thống đường ống nhựa PVC, PPR, HDPE.
Chúng có khả năng kết nối đường ống một cách nhanh chóng và đơn giản bằng các loại keo dính tổng hợp. Các đường ống kết nối đảm bảo chắc chắn và không bị dò rỉ lưu chất.
Mặt bích inox 304/316: Có khả năng đặc biệt chịu mài mòn cao, áp lực cao. Được sử dụng rộng rãi trong mọi lĩnh vực dân dụng và công nghiệp như: nghành công nghiệp chế biến thực phẩm, thiết bị y tế, và môi trường hóa chất, năng lượng điện, dầu khí, hóa chất, đóng tàu, thiết bị nhiệt, làm giấy, hệ thống cấp thoát nước, đường ống pccc, thực phẩm...
Tùy theo từng loại chất liệu inox mà mặt bích có chất lượng và giá thành cũng khác nhau. Inox 316 có giá thành cao nhất và chất lượng tốt nhất tiếp theo là inox 304 và cuối cùng là inox 201.
Mặt bích đồng: Loại này ít thông dụng trên thị trường Việt nam vì có giá thành khá cao.
Vì được chế tạo bằng đồng nên sản phẩm có nhiều tính năng ưu việt khác nhau như: Dẫn nhiệt tốt, trọng lượng nhẹ, chống ăn mòn, chịu được nhiệt độ và áp suất cao, kích thước chính xác, đúc nguyên khối, chất lượng tốt. Chúng được sử dụng trong các ứng dụng công nghiệp khác nhau như: trong các nhà máy xử lý nước biển, nước, và nước thải, các hệ thống lọc nước thải, các ngành công nghiệp dầu khí, hóa chất và kỹ thuật.
MẶT BÍCH LÀ GÌ?
Mặt bích (Flange) là một phụ kiện đường ống có hình tròn, được dùng để kết nối hai đường ống lại với nhau hoặc dùng để bịt đường ống ngăn dòng chảy lưu thông.
Mặt bích là phương pháp kết nối sử dụng nhiều thứ hai sau phương pháp hàn. Việc kết nối này cho phép dễ dàng tháo lắp, sửa chữa và bảo trì đường ống nếu chẳng may có sự cố xảy ra.
Một kết nối có sử dụng mặt bích gồm ba thành phần riêng biệt và độc lập mặc dù có liên quan tới nhau bao gồm:
- Mặt bích
- Gioăng làm kín ( miếng đệm làm kín): https://tdktech.vn/gioang-mat-bich-gasket-mat-bich
- Bulong
Có nhiều tiêu chuẩn mặt bích khác nhau được tìm thấy trên toàn thế giới. Các tiêu chuẩn chung của thế giới bao gồm ASA/ ASME (Hoa Kỳ), PN/DIN (Châu Âu), BS10 (Anh/Úc), JIS/KS (Nhật/ Hàn Quốc). Tại Hoa Kỳ, ANSI đã ngừng sản xuất bản B16.5 vào năm 1996 và tiêu chuẩn là ASME B16.5
PHÂN LOẠI MẶT BÍCH
1. Phân loại mặt bích theo kiểu bề mặt:
Trong kết nối đường ống sử dụng mặt bích tiêu chuẩn. Để tránh rò rỉ lưu chất, người ta thường sử dụng các loại gioăng làm kín. Tùy yêu cầu cụ thể, các loại gioăng có thể chịu được nhiệt độ và áp suất làm việc khác nhau. Để đảm bảo kết nối và sử dụng các loại gioăng làm kín. Mặt bích được sản suất theo các kiểu bề mặt khác nhau để lắp đặt các loại gioăng phù hợp. Có 3 kiểu hay được sử dụng đó là: flat face, raise face, ring type joint
Kiểu mặt bích Flat face flange
FF (flat face): Đây là loại bích có hai mặt phẳng đều không có gờ (gương). Khi kết nối giữa hai mặt bích thường sử dụng vòng đệm phi kim loại. Thường là vòng đệm non – asbestos ( gioăng không amiang) hoặc loại gasket khác tùy theo yêu cầu kỹ thuật.
Kiểu mặt bích Raise face flange
RF (raise face): Loại bích này có gương (có gờ), khi kết nối giữa hai mặt bích thường sử dụng vòng đệm kim loại. Loại phổ biến nhất thường được dùng là SPIRAL WOUND GASKET (vòng đệm kim loại xoáy trôn ốc)

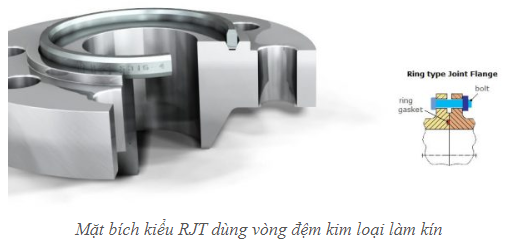

Kiểu mặt bích Ring type joint flange
RTJ (Ring Type Joint): Bề mặt của loại bích này có khoét rảnh để lắp đặt và kết nối vòng đệm kim loại RTJ.
Tùy theo từng trường hợp cụ thể, ví dụ các hệ thống yêu cầu nhiệt độ cao. Lúc đó bắt buộc chúng ta phải sử dụng các loại vòng đệm kim loại thay vì các loại gioăng cao su thông thường.
2. Phân loại theo vật liệu:
- Mặt bích thép: Thép mạ kẽm, Thép, Thép không gỉ (inox)
- Mặt bích gang
- Mặt bích nhôm
- Mặt bích nhựa

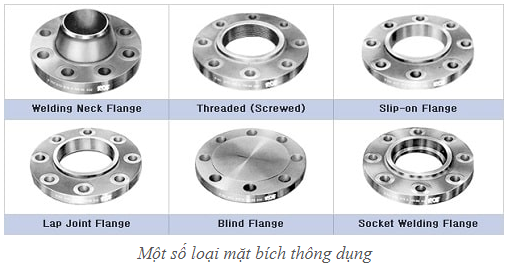

3. Phân loại theo phương pháp kết nối mặt bích với đường ống:

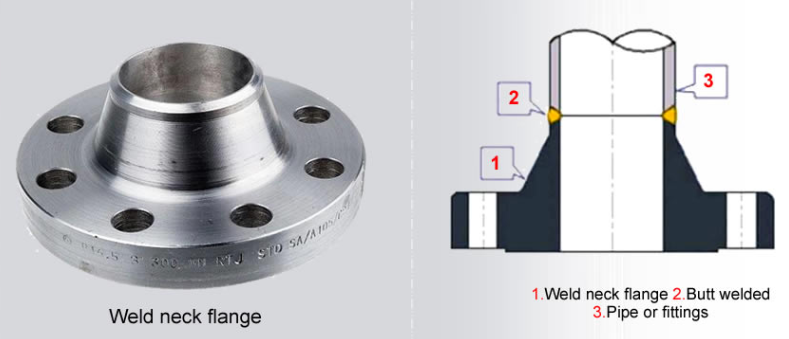

Mặt bích hàn cổ
Mặt bích hàn cổ (Weld Neck Flange) là loại mặt bích có cổ và được hàn với đầu ống hoặc phụ kiện bằng phương pháp hàn vát mép. Mặt bích hàn cổ được sử dụng chủ yếu cho các ứng dụng mà mối hàn cần được kiểm tra chất lượng bằng phương pháp siêu âm hoặc chụp chiếu.
Mặt bích hàn cổ là lựa chọn phổ biến trong các hệ thống đường ống áp lực cao do sự chắc chắn của mối hàn butt weld và thiết kế mặt bích giúp giảm trách việc tập trung áp suất.
Mặt bích hàn bọc đúc
Mặt bích hàn bọc đúc (Socket-Weld Flanges) là loại mặt bích gắn kết với đường ống bằng một mối ghép hàn ở một phía duy nhất. Nó được sử dụng trong đường ống khoan nhỏ và chỉ thích hợp cho ứng dụng nhiệt độ và áp suất thấp
Mặt bích trượt
Mặt bích trượt (Slip - On Flanges) có đường kính trong lớn hơn đường kính ống một chút giúp nó có thể trượt thoải mái trên đường ống. mặt bích trượt dùng để gắn kết đường ống lại với nhau bằng cách hàn cả mặt trong và mặt ngoài của mặt bích

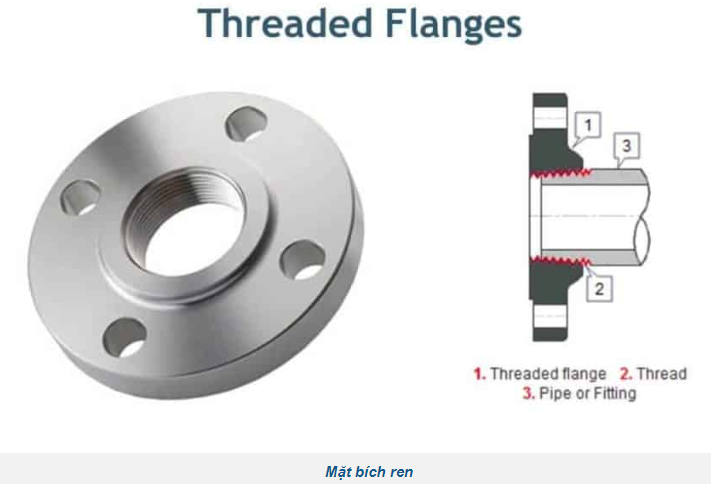

Mặt bích ren
Mặt bích ren (Threaded Flange) là loại mặt bích kết nối với đường ống bằng các bước ren. Mặt bích có ren trong còn đường ống có ren ngoài.
Kiểu kết nối này nhanh và đơn giản nhưng không phù hợp với các ứng dụng có nhiệt độ và áp suất cao. Nó thường được sử dụng trên các ứng dụng có áp suất thấp và đường ống có đường kính nhỏ mà tại đó việc hàn nối không thể thực hiện được
Mặt bích mù
Mặt bích mù (Blind Flange) hay mặt bích đặc là loại miếng tròn không có lỗ ở giữa và được sử dụng để đóng đầu ống, van, hoặc thiết bị.

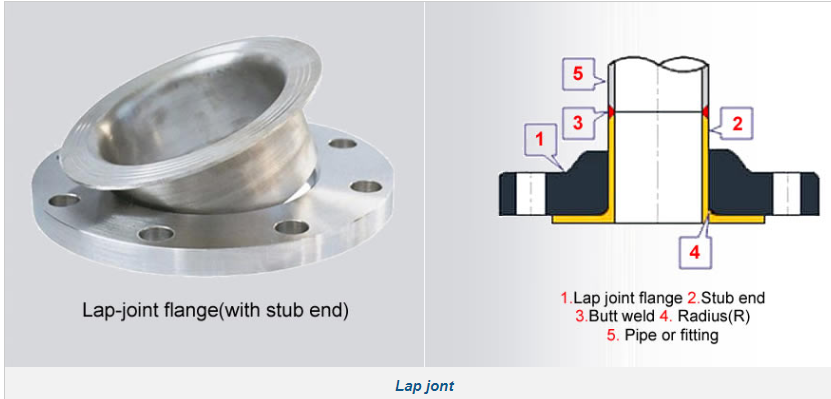

Mặt bích Lap joint
Mặt bích Lap Joint có hai thành phần, mặt bích và một đoạn ống ngắn gọi là Stub End. Stub End được hàn trực tiếp với ống và được giữa bởi mặt bích.
Lap Joint có thể trượt trên đường ống và xung quanh Stub End giúp dễ dàng điều chỉnh khi lắp đặt.
Mặt bích Lap Jont không trực tiếp tiếp xúc với chất lỏng lưu thông trong đường ống nên thường được chế tao bằng các vật liệu cacbon rẻ tiền đi kèm với phụ kiện Stub End có khẳ năng chống ăn mòn.
Phân loại mặt bích theo cấp áp suất
Cấp áp suất mặt bích lồng được quy định theo các tiêu chuẩn như sau:
- Theo tiêu chuẩn JIS: 5K, 10K, 20K....
- Theo tiêu chuẩn DIN: PN10, PN16, PN25, PN40,...
- Theo tiêu chuẩn ANSI / ASME B16.5; B16.47: #150; #300; # 600; #900; #1500; #2500
