Công ty chúng tôi cung cấp tất cả các loại gioăng mặt bích làm từ các loại vật liệu khác nhau như: từ tấm đệm không amiang, tấm đệm cao su, tấm đệm EPDM, tấm đệm Silicone...Chúng tôi có thể thực hiện mọi loại kích thước hay hình dạng theo yêu cầu, các loại gioăng mặt bích có thể ứng dụng trong nhiều lĩnh vực khác nhau. Hãy liên hệ với chúng tôi qua hotline/Zalo: 0983 181 301 để có giá và dịch vụ tốt nhất.

Video chuyên gia lắp đặt gioăng mặt bích dạng RF ( Gasket RF):

Vậy Gioăng mặt bích là gì? Nếu có thời gian chúng ta có thể tham khảo thêm như sau:

Gioăng mặt bích (flange gasket) hay còn gọi là ron mặt bích, vòng đệm mặt bích, gioăng không amiang, gioăng mặt bích cao su, EPDM, SILICONE, PTFE…là miếng đệm nằm giữa 2 mặt bích có chức năng làm kín cho hệ thống đường ống hay mặt bích van, hay cần làm kín giữa 2 mối ghép...

Gioăng mặt bích được chia thành 3 loại chính:

Gioăng mặt bích phi kim loại (Non-metallic gasket types)

Gioăng mặt bích bán kim loại (Semi-Metallic gasket types)

Gioăng mặt bích kim loại (Metallic gasket types)

Dưới đây chúng ta sẽ tìm hiểu thêm về từng loại gioăng mặt bích:

A.Gioăng mặt bích phi kim loại (Non-metallic gasket types)

Gioăng mặt bích phi kim loại được chia làm nhiều loại tùy theo chức năng, kích thước, vật liệu khác nhau, chúng ta có thể phân loại một số như sau:

1. Phân loại gioăng mặt bích theo vật liệu:

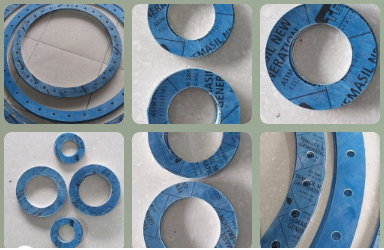

Tùy theo đặc tính của lưu chất, nhiệt độ, áp suất.. trong hệ thống đường ống có thể có gioăng mặt bích cao su NBR, gioăng mặt bích cao su EPDM, gioăng mặt bích cao su Silicone, gioăng mặt bích cao su FKM, gioăng mặt bích PTFE, gioăng mặt bích Amiang (Asbetos gasket), gioăng mặt bích không amiang (Non Asbetos gasket)…

2. Phân loại theo kích thước mặt bích.

Mặt bích có nhiều loại theo các kích thước tiêu chuẩn như mặt bích kích thước tiêu chuẩn DIN, mặt bích kích thước tiêu chuẩn JIS, mặt bích kích thước tiêu chuẩn ANSI, mặt bích kích thước tiêu chuẩn BS …với mỗi loại kích thước mặt bích sẽ chọn loại gioăng mặt bích kích thước tương ứng.

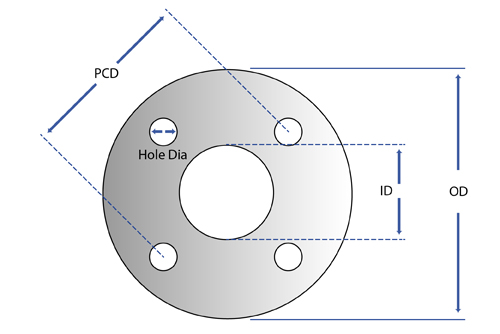

Gioăng mặt bích phân loại theo kích thước có 2 loại là: Loại có lỗ bulong đi qua (Full face gasket) và loại không có lỗ bulong đi qua (Ring Face gasket).

        Gioăng mặt bích có lỗ bulong                       Gioăng mặt bích không có lỗ bulong

Để biết thêm về kích thước gioăng mặt bích theo các tiêu chuẩn mặt bích, các bạn tham khảo thêm tại:

a: Gioăng mặt bích ANSI (tham khảo theo đường link: https://tdktech.vn/gioang-tieu-chuan-ansi)

Gioăng mặt bích tiêu chuẩn ANSI ASME B16.21 CLASS 150

Gioăng mặt bích tiêu chuẩn ANSI ASME B16.21 CLASS 300

Gioăng mặt bích tiêu chuẩn ANSI ASME B16.21 CLASS 600

Gioăng mặt bích tiêu chuẩn ANSI ASME B16.47 A CLASS 150

Gioăng mặt bích tiêu chuẩn ANSI ASME B16.47 A CLASS 300

Gioăng mặt bích tiêu chuẩn ANSI ASME B16.47 A CLASS 600

b. Gioăng mặt bích JIS (tham khảo theo đường link: https://tdktech.vn/gioang-tieu-chuan-jis)

Gioăng mặt bích tiêu chuẩn JIS 2K/5K

Gioăng mặt bích tiểu chuẩn JIS 10K/16K

c. Gioăng mặt bích DIN (tham khảo theo đường link: https://tdktech.vn/gioang-tieu-chuan-din )

Gioăng mặt bích tiêu chuẩn DIN PN10

Gioăng mặt bích tiểu chuẩn DIN PN16

Gioăng mặt bích tiêu chuẩn DIN PN25

Gioăng mặt bích tiểu chuẩn DIN PN40

d. Gioăng mặt bích BS10 (tham khảo theo đường link:https://tdktech.vn/gioang-tieu-chuan-bs10 )

Gioăng mặt bích tiêu chuẩn BS10 TABLE A

Gioăng mặt bích tiêu chuẩn BS10 TABLE D

Gioăng mặt bích tiêu chuẩn BS10 TABLE E

Gioăng mặt bích tiêu chuẩn BS10 TABLE F

Gioăng mặt bích tiêu chuẩn BS10 TABLE H

Gioăng mặt bích tiêu chuẩn BS10 TABLE J

Gioăng mặt bích tiêu chuẩn BS10 TABLE K

B. Gioăng mặt bích bán kim loại (Semi-Metallic gasket types) (tham khảo đường link: https://tdktech.vn/gioang-spiral-wound-gasket)

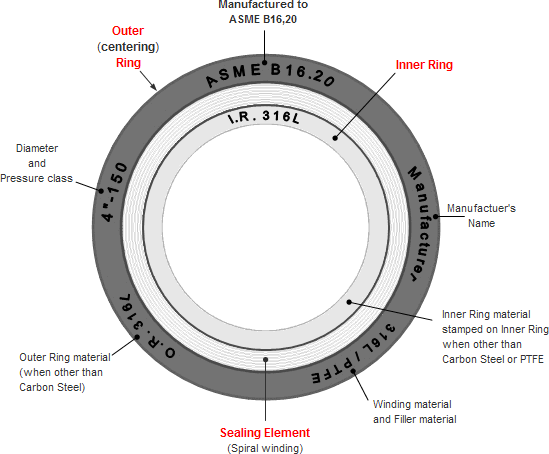

Gioăng đệm bán kim loại là vật liệu tổng hợp của kim loại và phi kim loại. Kim loại mang lại sức mạnh, độ bền, khả năng chịu áp lực, khả năng phục hồi, duy trì hình dạng gioăng, vật liệu phi kim loại mang lại khả năng làm kín và tương thích với bề mặt mặt bích. Gioăng đệm bán kim loại thường được sử dụng là: spiral wound gasket, camprofile, metal-reinforced graphite gaskets.

Gioăng mặt bích bán kim loại (Semi-Metallic gasket types) được thiết kế phù hợp với hầu hết các điều kiện hoạt động ở nhiệt độ và áp lực cao và các loại bề mặt mặt bích như: raised face, male-and-female face, and tongue-and-groove face.

Kích thước gioăng mặt bích bán kim loại (Semi-Metallic gasket types) cũng được chia loại theo tiêu chuẩn kích thước mặt bích như ANSI, JIS, DIN, BS…như với gioăng mặt bích phi kim loại.

Tham khảo thêm tại đường link: https://tdktech.vn/gioang-spiral-wound-gasket

C. Gioăng mặt bích kim loại (Metallic gasket types)

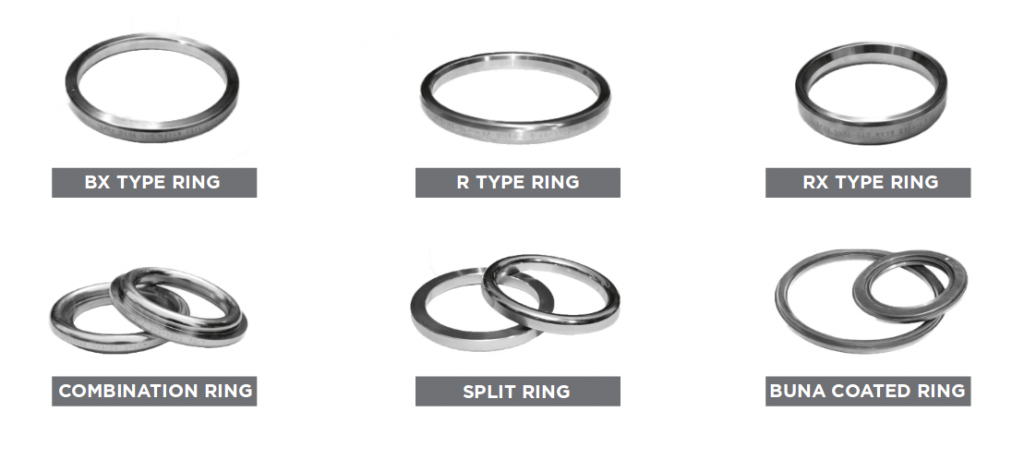

Gioăng mặt bích kim loại (Metallic gasket types) được chế tạo từ kim loại hoặc hợp kim với hình dạng và kích thước mong muốn. Gioăng đệm kim loại thường được sử dụng là: ring type joint gasket (RTJ), là một sự lựa chọn đặc biệt, phù hợp, đảm bảo làm kín đáng tin cậy.

Ring type joint gasket làm từ vật liệu kim loại mềm (soft lron) thép Inox (SS304, SS316L…), đặt trong rãnh có sẵn giữa 2 bề mặt mặt bích, bằng cách sử dụng áp lực thông qua lực siết bu lông, vật liệu kim loại mềm hơn sẽ biến dạng và điền đầy những khoảng hở giữa bề mặt mặt bích, tạo ra gioăng mặt bích làm kín chặt chẽ và hiệu quả.

Từ đầu đến giờ là chúng ta chủ yếu nói đến các loại gioăng mặt bích (dùng để làm kín môi chất bên trong  khi 2 vật thể rời ghép nối lại với nhau). Để hiểu hơn bản chất thiết bị liên quan chúng ta cần tham khảo thêm các loại Flange gasket ( hay còn gọi là mặt bích),. Chúng có nhiều dạng khác nhau, nhưng sau đây là 2 dạng phổ biến nhất:

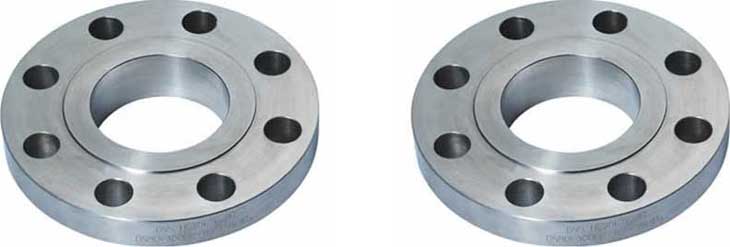

Dạng bề mặt RF (Raised Face):

Mặt bích Raised Face (RF) là loại phổ biến nhất được sử dụng trong các ứng dụng của nhà máy và dễ dàng xác định. Nó có dạng là một mặt nâng lên vì các bề mặt đệm được nâng lên trên mặt vòng tròn bắt vít. Kiểu mặt này cho phép sử dụng kết hợp rộng rãi các dạng tấm đệm, bao gồm các loại tấm phẳng và vật liệu tổng hợp kim loại như vòng xoắn ốc...

Mục đích của mặt bích RF là tập trung nhiều áp lực hơn vào một khu vực  của gioăng đệm nhỏ hơn và do đó làm tăng khả năng ngăn chặn áp lực của khớp nối. Đường kính và chiều cao được xác định trong ASME B16.5, theo cấp áp suất và đường kính. Đánh giá áp lực của mặt bích để xác định chiều cao của mặt nâng.

Độ nhám điển hình cho mặt bích ASME B16.5 RF là 125 đến 250 µin Ra (3 to 6 µm Ra).

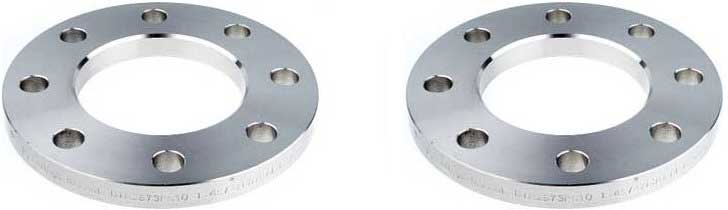

Dạng bề mặt FF( Flat face):

Mặt bích phẳng FF có bề mặt đệm trong cùng là mặt phẳng với bề mặt vòng tròn bắt bulong ( đơn giản xem hình ảnh là hiểu ngay):

Tham khảo chi tiết thêm tại link: https://tdktech.vn/
