SPIRAL WOUND GASKET (Gioăng mặt bích bán kim loại).
Đây là loại Gioăng mặt bích bán kim loại làm kín đặc biệt được thiết kế sẵn với chuẩn kích thước theo nhu cầu sử dụng. Trong đó, phần làm kín (Sealing element) là gioăng vòng xoắn dạng hình chữ V được quấn xen kẽ với dãy đệm mềm. Bên cạnh, dãy thép hình chữ V có tác dụng như 1 lò xo làm cho các yếu tố làm kín co giãn đàn hồi một cách tốt nhất . Một số loại được thiết kế thêm lớp kim loại bên ngoài (gọi là Outer ring) hoặc bên trong (gọi là Inner Ring) hoặc cả 2 để bảo vệ lớp làm kín (Sealing Element) tốt hơn.
Nếu dùng loại này (Gioăng mặt bích bán kim loại ) thì bảo đảm hệ thống thiết bị sẽ không còn bì xì hay rò rỉ vì độ làm kín của loại này rất cao. Lâu nay một số nhà máy thường dùng loại tấm graphite rồi tùy vào kích thước đường ống thì cắt ra và gắn vào. Với loại này thì tốn nhiều công, không thẩm mỹ và đặc biệt là sau một thời gian sử dụng sẽ bị rò rỉ gây thất thoát (lãng phí) cũng như không an toàn cho nhân viên vận hành. Bên cạnh đó với loại này thì còn phụ thuộc thêm vào tay nghề công nhân cắt các tấm đệm làm kín và khả năng đàn hồi không nhiều, vì vậy khả năng bị rò rỉ là rất lớn, thậm chí mới vừa lắp xong đã gây ra rò rỉ. Chính vì vậy gioăng làm kín vòng xoắn (Sprial Wound Gasket) là giải pháp tối ưu nhất và đã và đang được dùng tại các nhà máy hiên nay, đặc biệt ứng dụng nhiều cho đường ống dẫn hơi nước, khí, hóa chất, dầu khí…vv.
Với loại gioăng làm kín này (Gioăng mặt bích bán kim loại ) thì đã được thiết kế theo chuẩn đường kính ống và tiêu chuẩn mặt bích như ANSI hay JIK, DIN. Vì vậy rất thuận tiện cho việc chọn lựa và lắp đặt dễ dàng với độ làm kín rất cao. Hiện có 4 loại khác và khác nhau chủ yếu ở cấu tạo vị trí vành kim loại và số lượng vành kim loại để bảo vệ lớp làm kín.
Gioăng spiral wound gasket là vật liệu tổng hợp của kim loại và phi kim loại. Kim loại mang lại sức mạnh, độ bền, khả năng chịu áp lực, khả năng phục hồi, duy trì hình dạng gioăng, vật liệu phi kim loại mang lại khả năng làm kín và tương thích với bề mặt mặt bích. Gioăng được thiết kế phù hợp với hầu hết các điều kiện hoạt động ở nhiệt độ và áp lực cao và các loại bề mặt mặt bích như: raised face, male-and-female face, and tongue-and-groove face.

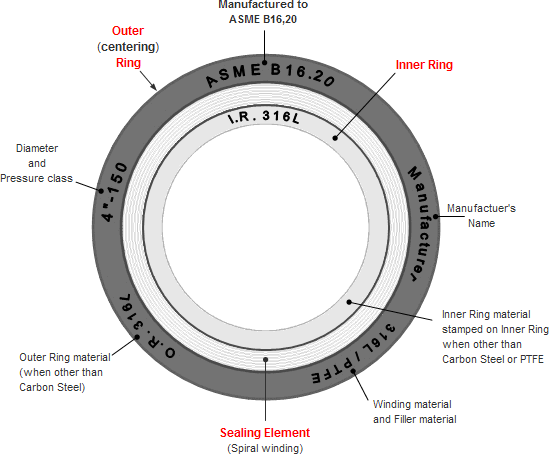

Cấu tạo chung của loại gioăng làm kín đầy đủ như bên dưới:

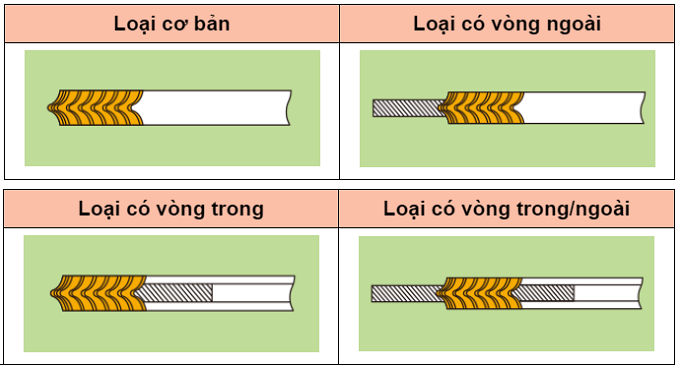

Loại gioăng mặt bích bán kim loại Spiral Wound Gasket hay Gioăng Spiral Wound Gasket được chia làm 4 loại chính như sau:
Loại gioăng mặt bích bán kim loại
Nhiệt độ, áp suất làm việc:
Tùy theo vật liệu làm kín (spiral winding) mà nhiệt độ hay áp suất làm việc của gioăng thay đổi khác nhau, ví dụ:

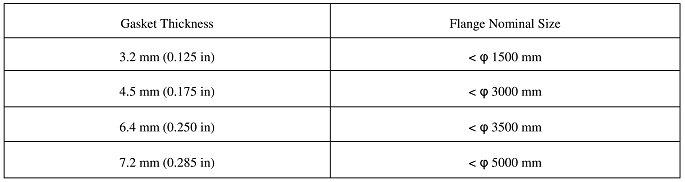

Chiều dày của spiral wound gasket (gioăng vòng xoắn kim loại).

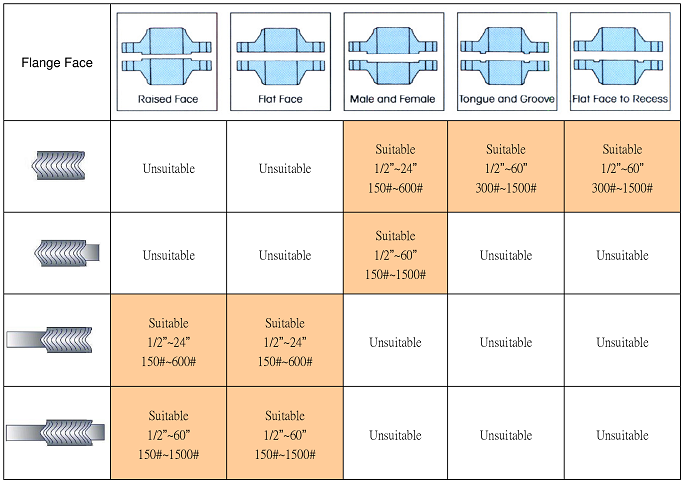

Các dạng bề mặt của mặt bích.

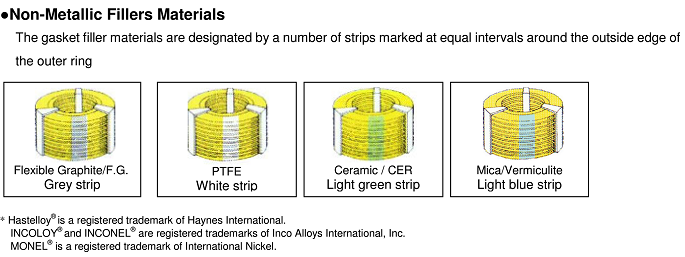

Cách nhận biết vật liệu gioăng spiral wound gasket theo màu sắt.
