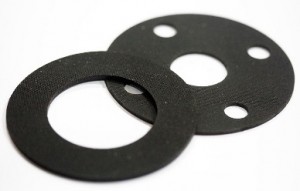

GIOĂNG MẶT BÍCH DIN PN40

Liên hệ

Nhà cung cấp: TDK TECH VIET NAM

Loại: GASKET

SKU: GASKETPN40

- Là loại Gioăng (gasket, vòng đệm, ron) có kích thước theo tiêu chuẩn mặt bích DIN.

- Vật liệu: được sản xuất từ tấm không amiang có nguồn gốc từ các nhà sản xuất như VALQUAL, TOMBO, GARLOCK, TEADIT, KLINGER...; các vật liệu từ cao su NBR, cao su EPDM, cao su VITON, từ vật liệu TEFLON (PTFE)...vv.

PN 40 Gaskets

Gaskets for PN 40 Flanges

neoprene gasket

PN 40 Gasket Dimensions

This chart covers gaskets for PN  40 designated flanges (DIN) to BS EN 1514-1:1967.

Nominal Bore  I.B.C. Gasket Full Face gasket
OD x ID (mm) OD x ID (mm) Number of
Bolt Holes
Hole Diameter
 (mm)
Bolt P.C.D.
(mm)
10    45 x 18   90 x 18  4 14 60
15    50 x 22   95 x 22  4 14 65
20    60 x 28   105 x 28  4 14 75
25    70 x 35   115 x 35  4 14 85
32    82 x 43   140 x 43  4 18 100
40 92 x 49   150 x 49  4 18 110
50 107 x 61   165 x 61  4 18 125
65 127 x 77   185 x 77  8 18 145
80 142 x 90   200 x 90  8 18 160
100 162 x 115   220 x 115  8 18 180
125 192 x 141   250 x 141  8 18 210
150 218 x 169   285 x 169  12 22 240
200 273 x 220   340 x 220  12 22 295
250 329 x 274   405 x 274  12 26 355
300 384 x 325   460 x 325  16 26 410
350 444 x 356   520 x 356  16 26 470
400 514 x 407   620 x 407  16 36 550
450 564 x 458   670 x 458  20 36 600
500 624 x 508   730 x 508  20 36 660
600 731 x 610   845 x 610  20 39 770
700 833 x 712   960 x 712  24 42 875
800 942 x 813   1085 x 813  24 48 990
900 1042 x 915   1185 x 915  28 48 1090
1000 1154 x 1016   1320 x 1016  28 56 1210
1100 1254 x 1120   1420 x 1120  32 56 1310
1200 1364 x 1220   1530 x 1220  32 56 1420
1400 1578 x 1420   1755 x 1420  36 62 1640
1500 1688 x 1520   1865 x 1520  36 62 1750
1600 1798 x 1620   1975 x 1620  40 62 1860
1800 2000 x 1820   2195 x 1820  44 70 2070
2000 2230 x 2020   2425 x 2020  48 70 2300
