BẢNG KÍCH THƯỚC GIOĂNG MẶT BÍCH (GASKET MẶT BÍCH, VÒNG ĐỆM MẶT BÍCH, RON MẶT BÍCH) THEO TIÊU CHUẨN MẶT BÍCH JIS 2K.

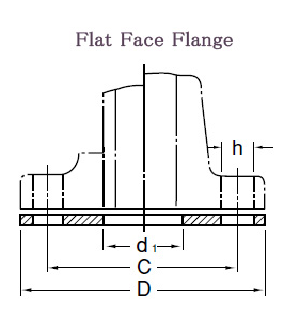

Full-face gasket to JIS flat face flange |
|||||
Nominal Dia |
ID d1 |
Nominal Pressure 2K |
|||
Gasket OD |
Bolt Hole P.C.D. |
Bolt |
Bolt |
||
D |
C |
Hole Dia |
Hole No |
||
|
|
h |
|
||
10 |
18 |
- |
- |
- |
- |
15 |
22 |
- |
- |
- |
- |
20 |
28 |
- |
- |
- |
- |
25 |
35 |
- |
- |
- |
- |
32 |
43 |
- |
- |
- |
- |
40 |
49 |
- |
- |
- |
- |
50 |
61 |
- |
- |
- |
- |
65 |
84 |
- |
- |
- |
- |
80 |
90 |
- |
- |
- |
- |
90 |
102 |
- |
- |
- |
- |
100 |
115 |
- |
- |
- |
- |
125 |
141 |
- |
- |
- |
- |
150 |
167 |
- |
- |
- |
- |
175 |
192 |
- |
- |
- |
- |
200 |
218 |
- |
- |
- |
- |
225 |
244 |
- |
- |
- |
- |
250 |
270 |
- |
- |
- |
- |
300 |
321 |
- |
- |
- |
- |
350 |
359 |
- |
- |
- |
- |
400 |
410 |
- |
- |
- |
- |
450 |
460 |
605 |
555 |
23 |
16 |
500 |
513 |
655 |
605 |
23 |
20 |
550 |
564 |
720 |
665 |
25 |
20 |
600 |
615 |
770 |
715 |
25 |
20 |
650 |
667 |
825 |
770 |
25 |
24 |
700 |
718 |
875 |
820 |
25 |
24 |
750 |
770 |
945 |
880 |
27 |
24 |
800 |
820 |
995 |
930 |
27 |
24 |
850 |
872 |
1045 |
980 |
27 |
24 |
900 |
923 |
1095 |
1030 |
27 |
24 |
1000 |
1025 |
1195 |
1130 |
27 |
28 |
1100 |
1130 |
1305 |
1240 |
27 |
28 |
1200 |
1230 |
1420 |
1350 |
27 |
32 |
1350 |
1385 |
1575 |
1505 |
27 |
32 |
1500 |
1540 |
1730 |
1660 |
27 |
36 |
