KHÁI NIỆM MẶT BÍCH LÀ GÌ? WHAT IS A FLANGE?

Mặt bích là một sản phẩm cơ khí, là khối hình tròn hoặc vuông được chế tạo phổ biến từ phôi thép carbon hoặc phôi thép không rỉ (ngày nay mặt bích còn được làm từ vật liệu đồng hoặc nhựa). Mặt bích là phụ kiện kết nối ống, máy bơm, van, và các phụ kiện đường ống khác với nhau thông qua mối liên kết bu long trên thân để tạo thành một hệ thống ống dẫn công nghiệp.

Tại sao phải sử dụng mặt bích?

  • XEM CHI TIẾT VỀ GIOĂNG MẶT BÍCH
  • XEM CHI TIẾT VỀ GASKET MẶT BÍCH
  • XEM CHI TIẾT VỀ RON MẶT BÍCH



Mặt bích mang lại những lợi ích to lớn trong thiết kế đường ống:

  • Dễ dàng trong việc lắp đặt, kiểm tra và sửa chữa, bảo trì.
  • Đơn giản trong việc bảo trì và vận hành.
  • Hiệu quả trong việc kiểm tra và điều chỉnh.

Những lĩnh vực thường sử dụng mặt bích: cấp thoát nước, công nghiệp dầu khí,… nói chung liên quan đến đường ống là phải sử dụng mặt bích.

Phân loại mặt bích: các loại mặt bích thông dụng trong thiết kế đường ống

MẶT BÍCH HÀN CỔ-welding neck flange (WN).

  • Mặt bích hàn cổ welding neck flange là loại mặt bích  gắn kết với đường ống bằng duy nhất một mối ghép hàn ở một phía, thường được sử dụng cho đường ống có kích thước nhỏ áp lực cao.
  • Welding neck flange là lựa chọn phổ biến cho các hệ thống đường ống áp lực cao do sự chắc chắn của mối hàn butt weld và thiết kế mặt bích giúp giảm tránh việc tập trung ứng suất.
  • Welding neck flange thường được chế tạo bằng phương pháp rèn, mỏng hơn so với hầu hết các mặt bích khác cùng kích thước ống nhưng nó thực sự vững chắc, tin cậy và hiệu quả.

MẶT BÍCH HÀN BỌC ĐÚC-SOCKET WELD FLANGE (SW).

  • Mặt bích hàn bọc đúc socket weld flange là loại mặt bích gắn kết với đường ống bằng duy nhất một mối ghép hàn ở một phía, thường được sử dụng cho đường ống có kích thước nhỏ áp lực cao.
  • Khác với mặt bích hàn cổ welding neck flange, ống được đưa vào bên trong mặt bích socket weld cho đến khi đầu ống cách phần bọc đúc một khoảng vừa phải (khoảng cách này gọi là expansion gap) và mối hàn điền đầy (filled weld) được thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống. Kinh nghiệm tạo khoảng trống expansion gap: ống được đưa vào mặt bích đến độ sâu tối đa, sau đó rút ra khoảng 1/16” (1,6mm).
  • Chú ý: Mặt bích hàn bọc đúc là mặt bích không được dùng để hàn gắn kết trực tiếp với phụ kiện fitting.

MẶT BÍCH HÀN TRƯỢT-SLIP ON FLANGE (SO)

  • Không có phần bọc đúc như mặt bích socket weld flange, mặt bích hàn trượt slip on flange có đường kính trong lớn hơn đường kính ống một chút để có thể trượt thoải mái trên đường ống.
  • Mặt bích hàn trượt slip on flange là loại mặt bích gắn kết với đường ống bằng cách hàn cả mặt ngoài và mặt trong mặt bích.

+ Mối hàn điền đầy mặt trong (filled weld inside) được thực hiện ở phần tiếp xúc bên trong của mặt bích và đầu ống. Khi đưa ống vào bên trong mặt bích cần chú ý: đầu ống không quá sát với bề mặt mặt bích (như hình trên) mà cần có một khoảng hở để không gây hư hỏng mặt bích, thông thường khoảng cách này bằng với độ dày thành ống công thêm 3 mm.

  • Chú ý: Mặt bích hàn hàn trượt là mặt bích không được dùng để hàn gắn kết trực tiếp với phụ kiện fitting.

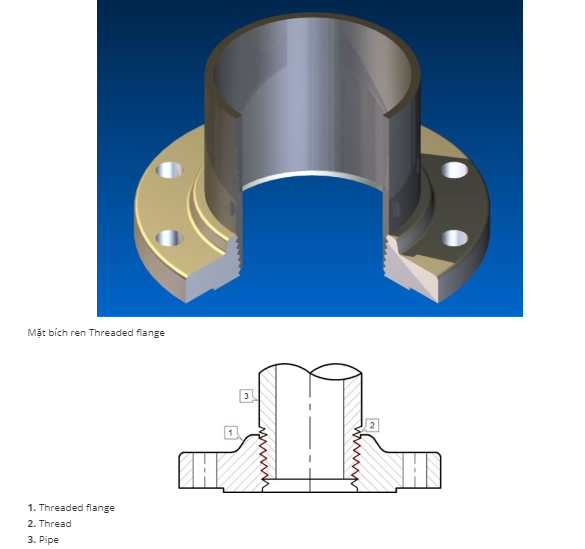

MẶT BÍCH REN-THREADED FLANGE (TF)

  • Mặt bích ren threaded flange là loại mặt bích gắn kết với đường ống bằng mối ghép ren: mặt bích là ren trong còn ống là ren ngoài.
  • Mối ghép ren khá yếu và dễ rò rỉ khi phải chịu áp lực cao nhưng mặt bích ren threaded flange là loại mặt bích được dùng trong các đường ống mà tại đó việc hàn nối không thể thực hiện được, thường được sử dụng cho đường ống có kích thước nhỏ và các khu vực dễ cháy mà việc hàn là rất nguy hiểm.
  • Khi sử dụng mặt bích ren thì lưu ý đến độ dày thành ống: thành ống dày giúp dễ dàng gia công bước ren mà không làm mỏng ống gây đứt gãy vị trí nối ren với mặt bích.

MẶT BÍCH MÙ-BLINE FLANGE (BF)

  • Mặt bích mù bline flange là loại mặt bích phổ biến, không có lỗ ở giữa và thường được sử dụng để đóng kín các đầu ống chờ tạm thời mà có thể thao lắp trở lại dễ dàng bất cứ lúc nào.
  • Mặt bích mù được sử dụng làm kín các đường ống, giúp cho quá trình thử áp hệ thống đường ống tiến hành một cách dễ dàng hơn.

MẶT BÍCH LỎNG-LAP JOINT FLANGE (LJ)

  • Mặt bích lỏng lap joint flange thường được sử dụng đi kèm với một đoạn ống ngắn gọi là stub end. Phụ kiện stub end được hàn trực tiếp với ống và được giữ bởi mặt bích lap joint.
  • Lap joint flange được sử dụng trong đường ống ngắn áp lực thấp, trong những ứng dụng không quan trọng, là một giải pháp sử dụng kết nối mặt bích rẻ tiền.
  • Ưu điểm của mặt bích lỏng lap joint flange:

+ Lap joint flange được thiết kế có thể trượt trên đường ống và xoay quanh stub end, dễ dàng điều chỉnh hướng ống khi lắp đặt.

+ Lap joint flange không tiếp xúc trực tiếp với chất lưu trong đường ống nên thường được chế tạo bằng thép carbon rẻ tiền và đi kèm với phụ kiện stub end chống ăn mòn.

+ Lap joint flange có thể được tái sử dụng, có đầy đủ các kích thước như những mặt bích loại khác.
